1、產品概述

電子式(可控硅)穩壓器是通過電子開關矩陣(可控硅)的不同組合，產生大小與極性不同的電壓提供給串接在主回路中的補償變壓器初級，由補償變壓器通過電磁感應原理在次級產生一個電壓和極性可變的補償電壓與輸入電壓矢量相加減進而達到穩定輸出電壓的目地。

電子式穩壓器雖然反應速度快，但由于各種原因導至電子式穩壓器可靠性差，故障率較高確是不爭的事實。基于此可利用我司的AVR系列穩壓器的電磁補償技術對電子式穩壓器進行改造升級，將電子式穩壓器內部的調壓部分（電子開關矩陣）更換成我司的電磁調壓部件，保留原電子式穩壓器的機柜、補償變壓器、主開關、主接觸器、主回路輸入輸出部件、顯示控制部分，這樣的改造升級即可充分利用原穩壓器的大部分部件以節省投資（價格只有新機AVR穩壓器的一半左右），又可以將主要故障點更換掉，達到延長產品使用壽命，提高產品可靠性，提高經濟效益。

我司的電磁調壓部件可靠性高、抗干擾、過載能力強、使用維護方便，對改造升級部分我司可以保修1年。

我司可回收電子式穩壓器舊機。

適用范圍：工廠內大量使用的電子式穩壓器（補償式、多級補償式等）。

2、原理圖：

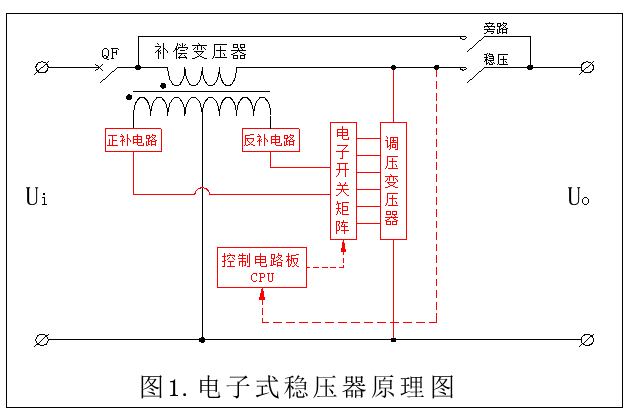

    2.1、電子式穩壓器原理圖：

  2.2、AVR穩壓器原理圖：

   注：a、改造升級為將圖1中紅色部分更換為圖2中藍色部分。

   b、改造升級即可以返廠改造升級也可以現場改造升級，現場改造升級不需要對原電子式穩壓器的輸入輸出電纜和機柜位置進行變動。現場改造升級通常需停電24小時，所以在改造升級前需作好停電計劃。

    c、現場改造前我司需到現場測量機柜尺寸及查看機柜內部空間，以利于提前將改造部件在我司工廠內準備好，以減小現場裝配時間。
