1、產品概述

XL-21型動力配電柜用于工礦企業，交流50Hz，電壓500V以下IT系統、TN-C系統、TT系統作動力、照明配電用，對線路的過載、短路及漏電提供保護，并對電路進行正常轉換。該產品系戶內封閉裝置。

XL-21型動力柜系封閉式裝置；框架采用2.0mm冷軋鋼板彎制而成，增強機械強度及防盜；動力柜前門板裝有3只電源指示燈，1只電壓表用于匯流排母線的電壓，3塊電流表用于指示三相電流；動力柜前門打開后有內襯板，內襯板上有操作手柄，方便操作，內襯板可拆卸，便于檢修；動力柜都采用新型元器件，具有結構緊湊、檢修方便、線路方案可以靈活組合等特點；

適用范圍：適用于工礦企業、石油、化工、電力、建材、機械加工、交通運輸、賓館、飯店等電力系統動力配電和照明配電。

2、主要技術參數：

主電路額定電壓：AC380V

輔助電路額定電壓：AC220V、380V

額定頻率：50Hz

額定絕緣電壓：660V

額定電流：≤800A

進出線方式：下進下出/上進上出

海    拔：＜2000米

相對濕度：＜90%（20℃）

    環境溫度：—15℃～+40℃

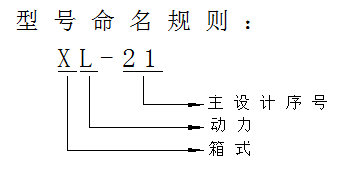

3、型號命名規則：
